Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Μήκος ζώνης προθέρμανσης: | 1800 χιλ. | Βάρος: | 1608 κλ |
---|---|---|---|
Χρόνος παραγωγής: | 10-20 εργάσιμες ημέρες | Μέθοδος μετάδοσης: | Κύλινδρος αέρα |
Το πλάτος μεταφορέων ρυθμίζει: | Ηλεκτρικός έλεγχος | μέγεθος: | 4200*1400*1700 (L*W*H) |
Σίτιση ροής: | αυτόματη τροφή | Έλεγχος: | PLC + PC (υπολογιστής) |
Υψηλό φως: | Συγκολλώντας μηχανή κυμάτων SMT,μήκος 4200mm συγκολλώντας μηχανή κυμάτων,Βιομηχανική συγκολλώντας μηχανή SMT |
Αμόλυβδος SMT βιομηχανικός ηλεκτρικός έλεγχος μηχανών κυμάτων συγκολλώντας
Εξοπλισμός ύλης συγκολλήσεως κυμάτων συνήθειας SMT αμόλυβδος για τη γραμμή παραγωγής
Διαδικασία ύλης συγκολλήσεως κυμάτων της ύλης συγκολλήσεως RF-350B κυμάτων
Υπάρχουν πολλοί τύποι μηχανών ύλης συγκολλήσεως κυμάτων εντούτοις, τα βασικές συστατικά και οι αρχές αυτών των μηχανών είναι τα ίδια. Ο βασικός εξοπλισμός που χρησιμοποιείται κατά τη διάρκεια της διαδικασίας είναι ένας μεταφορέας που κινεί το PCB μέσω των διαφορετικών ζωνών, ένα τηγάνι της ύλης συγκολλήσεως που χρησιμοποιείται στη διαδικασία συγκόλλησης, μια αντλία που παράγει το πραγματικό κύμα, τον ψεκαστήρα για τη ροή και το μαξιλάρι προθέρμανσης. Η ύλη συγκολλήσεως είναι συνήθως ένα μίγμα μετάλλων. Μια χαρακτηριστική μολυβδούχος ύλη συγκολλήσεως έχει το χημικό makeup του κασσίτερου 50%, μολύβδου 49,5%, και 0,5% αντιμόνιου. [1] ο περιορισμός της επικίνδυνης οδηγίας ουσιών (RoHS) έχει οδηγήσει στην αποβολή της μολυβδούχου ύλης συγκολλήσεως στη σύγχρονη κατασκευή εντούτοις, και οι αμόλυβδες εναλλακτικές λύσεις χρησιμοποιούνται. Και τα κράματα κασσίτερος-ασημένιος-χαλκού και κασσίτερος-χαλκός-νικελίου χρησιμοποιούνται συνήθως, με ένα κοινό κράμα (SN100C) που είναι κασσίτερος 99,25%, 0,7% επιχαλκώστε, 0,05% νικέλιο και <0>
Χαρακτηριστικό της ύλης συγκολλήσεως RF-350B κυμάτων
★ Η συσκευή ψεκασμού κολοφωνίων μπορεί να εξαχθεί και να αποσυντεθεί για τον εύκολους καθαρισμό και τη συντήρηση.
★ Η συσκευή ψεκασμού απομόνωσης, καπνοί ροής απαλλάσσεται από τον αφιερωμένο αεραγωγό.
★ Η ισχυρή λειτουργία βιβλιοθηκών παραμέτρου, διάφορες παράμετροι διαδικασίας PCB μπορεί να κληθεί και λειτούργησε κατόπιν παραγγελίας.
★ Ο υπολογιστής + το σύστημα ελέγχου PLC υιοθετούνται για να εξασφαλίσουν την αξιοπιστία και τη σταθερότητα του συστήματος.
★ Η μηχανή μπορεί να αναφθεί και μακριά αυτόματα σύμφωνα με τις παραμέτρους ελέγχου ημερομηνίας, χρόνου και θερμοκρασίας που τίθενται από το χρήστη.
★ Αυτοδιάγνωση της διακοπής του συστήματος, αυτόματη επίδειξη της αιτίας της αποτυχίας, και έρευνα των μεθόδων ανίχνευσης μηχανικών βλαβών ανά πάσα στιγμή.
★ Η θερμοκρασία θέρμανσης υιοθετεί τον έλεγχο κλειστών βρόγχων PID, και ο έλεγχος θερμοκρασίας είναι σταθερός και αξιόπιστος.
★ Το σύστημα ψεκασμού αυτόματης καταδίωξης κλειστών βρόγχων, το πλάτος ψεκασμού και ο χρόνος ψεκασμού ρυθμίζονται αυτόματα, και μπορούν να τεθούν όπως απαιτείται την πρόοδο και να παρατείνουν το χρόνο ψεκασμού.
★ Εξοπλισμένος με την οικονομική το λειτουργία, αυτόματη παραγωγή κυμάτων κατά διάβαση του πίνακα, ο οποίος ελαχιστοποιεί το ποσό οξείδωσης κασσίτερου.
Παράμετρος της ύλης συγκολλήσεως RF-350B κυμάτων
Προδιαγραφή | RF-350B |
Προθέρμανση του συστήματος | |
Αριθ. των ζωνών προθέρμανσης | 3 |
Προθέρμανση του μήκους | 1800MM |
Προθέρμανση Temp | Θερμοκρασία δωματίου ~300C |
Χρόνος προθέρμανσης | Περ. 20/Min |
Ψεκάζοντας σύστημα | |
Μετάδοση Methos | Μηχανή βημάτων |
Πίεση ψεκασμού | 0.25MPa ~ 0.4MPa |
Ροή ροής | Μετρητής ροής ροής |
Αυτόματη σίτιση ροής | Προαιρετικός |
Μέθοδος εξάτμισης | Ανώτερη εξάτμιση |
Σύστημα ψύξης | |
Μέθοδος ψύξης | Αναγκασμένος - αέρας |
Καθαρίζοντας σύστημα δάχτυλων | Βούρτσα |
Συγκολλώντας σύστημα | |
Τύπος δοχείων ύλης συγκολλήσεως | Drive μηχανών |
Ρύθμιση ύψους κυμάτων | Χειρωνακτικός |
Ικανότητα δοχείων ύλης συγκολλήσεως | Περίπου 400Kg |
Χρόνος προθέρμανσης | Περ. 180min (που θέτει σε 250C) |
Τρόπος ελέγχου θερμοκρασίας | PID + SSR |
Λειτουργικό σύστημα | |
Τρόπος ελέγχου | PLC + υπολογιστής |
Σχέδιο εγκατάστασης

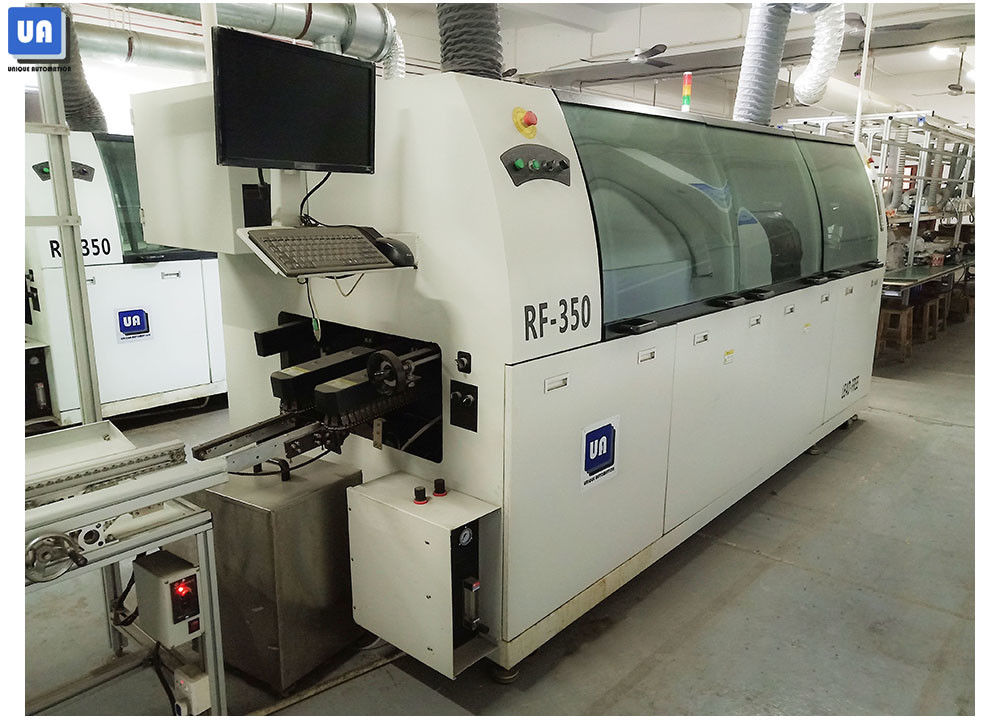

Φωτογραφίες της ύλης συγκολλήσεως RF-350B κυμάτων
