Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Τύπος δοχείων ύλης συγκολλήσεως: | Κίνηση μηχανών | Μέθοδος εξάτμισης: | Ανώτερη εξάτμιση |
---|---|---|---|
Τρόπος ελέγχου: | PLC + υπολογιστής | Αριθ. των ζωνών προθέρμανσης: | 3 |
Προθέρμανση του μήκους: | 1800mm | Αυτόματη σίτιση ροής: | Προαιρετικός |
Μετάδοση Methos: | Μηχανή βημάτων | Πίεση ψεκασμού: | 0.25MPa ~ 0.4MPa |
Ροή ροής: | Μετρητής ροής ροής | ||
Υψηλό φως: | μηχανή γραμμών ΕΜΒΎΘΙΣΗΣ 0.4MPa SMT,3 μηχανή γραμμών ΕΜΒΎΘΙΣΗΣ ζωνών SMT,Συγκολλώντας φούρνος κυμάτων PCB μηχανών βημάτων |
Μηχανή συγκόλλησης PCB RF-350B
Αυτόματη μηχανή γραμμών ΕΜΒΎΘΙΣΗΣ SMT, αμόλυβδη συγκόλληση κυμάτων για τη γραμμή συνελεύσεων
Η ημερομηνία της μηχανής ύλης συγκολλήσεως κυμάτων
Τρόπος | RF-350B |
Λειτουργικό σύστημα | |
Τρόπος ελέγχου | PLC + υπολογιστής |
Συγκολλώντας σύστημα | |
Τύπος δοχείων ύλης συγκολλήσεως | Drive μηχανών |
Ικανότητα δοχείων ύλης συγκολλήσεως | Περίπου 400Kg |
Ρύθμιση ύψους κυμάτων | Χειρωνακτικός |
Χρόνος προθέρμανσης | Περ. 180min (που θέτει σε 250C) |
Ψεκάζοντας σύστημα | |
Μέθοδος εξάτμισης | Ανώτερη εξάτμιση |
Ροή ροής | Μετρητής ροής ροής |
Μετάδοση Methos | Μηχανή βημάτων |
Αυτόματη σίτιση ροής | Προαιρετικός |
Πίεση ψεκασμού | 0.25MPa ~ 0.4MPa |
Προθέρμανση του συστήματος | |
Προθέρμανση Temp | Θερμοκρασία δωματίου ~300C |
Χρόνος προθέρμανσης | Περ. 20/Min |
Προθέρμανση του μήκους | 1800MM |
Αριθ. των ζωνών προθέρμανσης | 3 |
Κατάλογος εμπορικών σημάτων σημαντικών συστατικών της ύλης συγκολλήσεως κυμάτων
1. Το βελτιωμένο σχέδιο εμφάνισης του σώματος μηχανών υιοθετεί τη διαδικασία ψεκασμού που αποτρέπει
το χρώμα από να πέσει μακριά, η οποία είναι όμορφη και ανθεκτική.
2. Δύο ανεξάρτητες ζώνες προθέρμανσης 0,8 μέτρων, όλος-υπέρυθρη προθέρμανση μ-τύπων θέρμανσης ανοξείδωτου
δεν έχει μια μακριά ζωή υπηρεσιών και κανένα βραχυκύκλωμα, έτσι ώστε το PCB μπορεί να λάβει μια καλή επίδραση συγκόλλησης.
3. Κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας νύχι αλυσίδων κραμάτων τιτανίου, μακρά ζωή.
4. Το ενιαίο παράθυρο παρατήρησης είναι κατάλληλο για τη λειτουργία και τη συντήρηση.
5. Ο φούρνος κασσίτερου υιοθετεί ένα σχέδιο ακροφυσίων ενιαίος-κυμάτων η οξείδωση σκουριάς κασσίτερου είναι χαμηλή, και ο υγρός κασσίτερος
η αρχή σχεδίου ροής υιοθετείται για να μειώσει την οξείδωση αντίκτυπου του κασσίτερου και να μειώσει πολύ την οξείδωση
από τον κασσίτερο όταν επιβιβάζεται το ενώνοντας στενά μικρό PCB. Η διευθετήσιμη απόσταση είναι 50250MM.
6. Ο μηχανισμός μετάδοσης υιοθετεί ένα ακριβές μορφωματικό σχέδιο, με την ακριβή μετάδοση, μακρά ζωή
και εύκολη συντήρηση.
7. Η συσκευή ψεκασμού κολοφωνίων μπορεί να εξαχθεί και να αποσυντεθεί για τον εύκολους καθαρισμό και τη συντήρηση.
8. Οι καπνοί ροής της συσκευής ψεκασμού απαλλάσσονται από τον αφιερωμένο αεραγωγό.
9. Το σύστημα ελέγχου PLC υιοθετείται για να εξασφαλίσει την αξιοπιστία και τη σταθερότητα του συστήματος.
10. Η μηχανή μπορεί να αναφθεί και μακριά αυτόματα σύμφωνα με την ημερομηνία, το χρόνο και τη θερμοκρασία
παράμετροι ελέγχου που τίθενται από το χρήστη.
11. Η θερμοκρασία θέρμανσης υιοθετεί τον έλεγχο κλειστών βρόγχων PID, και ο έλεγχος θερμοκρασίας είναι σταθερός και αξιόπιστος.
12. Εξοπλισμένος με την οικονομική τη λειτουργία, αυτόματη παραγωγή κυμάτων κατά διάβαση του πίνακα, ο οποίος ελαχιστοποιεί
το ποσό οξείδωσης κασσίτερου.
13. Το σύστημα προστασίας βραχυκυκλώματος και over-current προστατεύει τα βασικά ηλεκτρικά συστατικά του εξοπλισμού.
14. Κλειστός έλεγχος βρόχων του συστήματος μεταφορών. Ολόκληρη οθόνη αφής Siemens PLC+SSR+ μεθόδου ελέγχου μηχανών
Σχέδιο εγκατάστασης

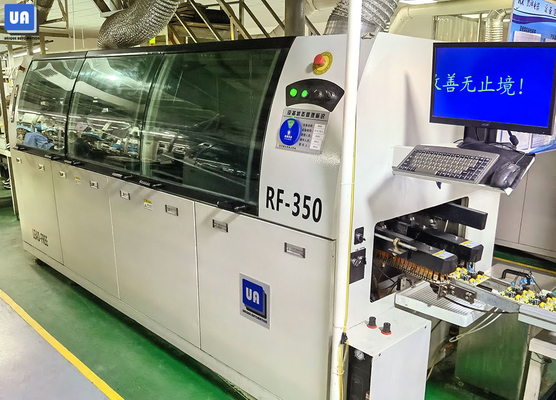

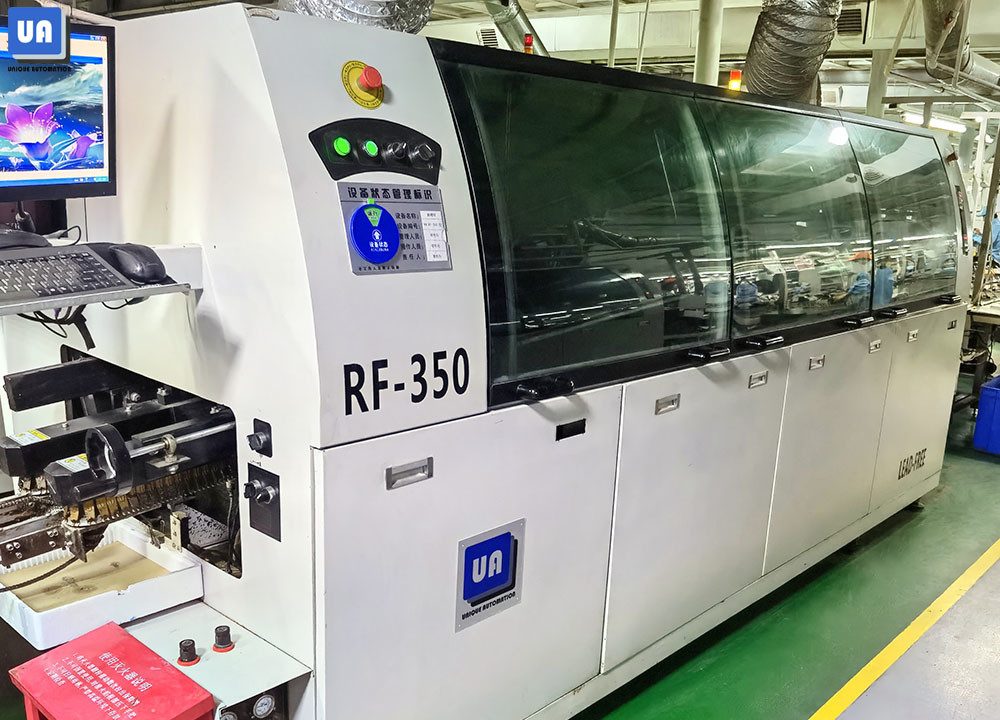

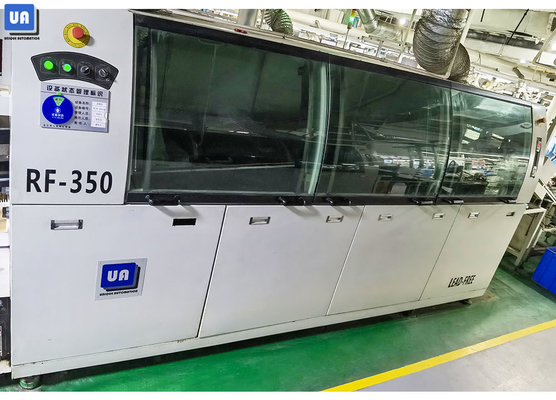

Φωτογραφίες της ύλης συγκολλήσεως RF-350B κυμάτων
