Διάσταση (L*W*H): | 3000*650*1390 | Temp απόκλιση στο PCB: | ±5C |
---|---|---|---|
Temp. θέτοντας σειρά: | Temp δωματίων ~300C | Ύψος Converyor: | 880±20 ΚΚ |
Μέθοδος PCB Converying: | Πλέγμα μόνο | Αριθ. των ζωνών ψύξης: | 1 |
Υψηλό φως: | 5 μικρός φούρνος επανακυκλοφορίας ζωνών,5 μίνι φούρνος επανακυκλοφορίας ζωνών,φούρνος επανακυκλοφορίας 3000*650*1390mm μικρός |
Αμόλυβδος φούρνος Euiqpment RF 5 PCB Convery επανακυκλοφορίας 5 ζωνών μικρός πλέγματος
Μικρός φούρνος Euiqpment RF-5 επανακυκλοφορίας 5 ζωνών αμόλυβδη επανακυκλοφορία SMT
Τα χαρακτηριστικά γνωρίσματα του φούρνου RF-5 επανακυκλοφορίας:
1, λειτουργικό σύστημα Windows10, μπορεί να πραγματοποιήσει την ελεύθερη μετατροπή της διεπαφής λειτουργίας στα κινέζικα και αγγλικά.
2, έλεγχος κλειστών βρόγχων Siemens PLC+ PID για να επιτύχουν υψηλό ο έλεγχος θερμοκρασίας και τα επαναλαμβανόμενα profilies.
3, μορφωματικό σχέδιο, κατάλληλη και γρήγορη συντήρηση, που μειώνουν το χρόνο συντήρησης και το κόστος
4, η επιφάνεια ραγών αντιμετωπίζονται με τη σκληραίνοντας διαδικασία για να το καταστήσουν σταθερότερο.
5, ο υγιείς και ελαφριοί συναγερμός και οι πληροφορίες που η γρήγορη λειτουργία με τα διάφορα ελαττώματα, συμπεριλαμβανομένης της απόκλισης θερμοκρασίας, η απόκλιση ταχύτητας, ο πίνακας κράτησης και η πτώση επιβιβάζονται, η λειτουργία ελαττωμάτων και λάθους, κ.λπ.
6, το νέο σύστημα διαχείρισης αερίου μπορούν να καταστήσουν τη θερμού αερίου αποδοτικότητα ανταλλαγής στο φούρνο υψηλότερη, για να λάβουν την καλύτερη θερμική αποζημίωση και τη θερμική αποδοτικότητα, και να καλύψουν πλήρως τις απαιτήσεις των διάφορων αμόλυβδων διαδικασιών συγκόλλησης.

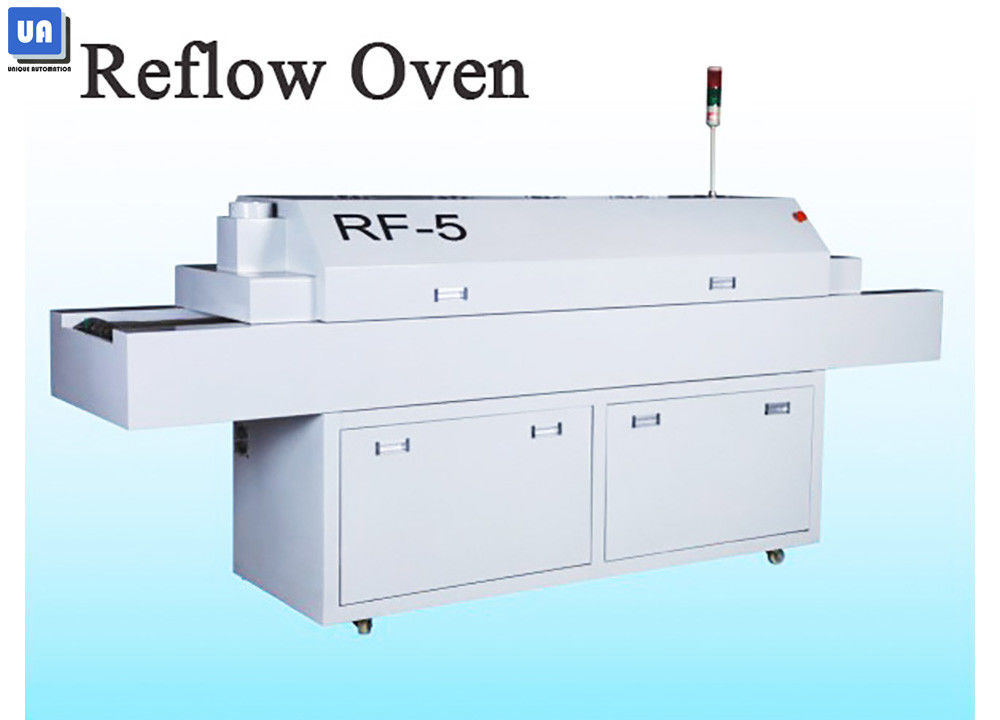

Οι προδιαγραφές του φούρνου RF-5 επανακυκλοφορίας
Πρότυπο | RF 5 |
Μέθοδος ψύξης | Αναγκασμένος - αέρας |
Αριθ. των ζωνών ψύξης | 1 |
Μέθοδος PCB Converying | Πλέγμα μόνο |
Δύναμη ξεκινήματος | 24 KW |
Ύψος Converyor | 880±20 ΚΚ |
Βάρος | 550 κλ |
Αριθ. της θέρμανσης των ζωνών | Κορυφές 5 & κατώτατο σημείο 5 |
Διάσταση (L*W*H) | 3000*650*1390 |
Κανονική δύναμη λειτουργίας | 4 KW |
Temp απόκλιση στο PCB | ±5C |
Temp έλεγχος Precison | ±2C |
Μήκος της θέρμανσης των ζωνών | 1800 ΚΚ |
Temp. Θέτοντας σειρά | Temp δωματίων ~300C |
Η διαδικασία λειτουργίας συγκόλλησης επανακυκλοφορίας SMT εισάγεται λεπτομερώς
1. Προετοιμασία πριν από τη συγκόλληση επανακυκλοφορίας
(1) ελέγξτε τη λίπανση κάθε περιστρεφόμενου καθίσματος ρουλεμάν άξονων.
(2) ελέγξτε εάν η περιστροφή της αλυσίδας μετάδοσης είναι κανονική, ώστε να εξασφαλιστεί ότι συμπιέζεται και φράσσεται, και ότι η αλυσίδα παγιδεύει καλά με κάθε αλυσσοτροχό.
(3) καθαρίστε την κοιλότητα φούρνων, και μην βάλτε τίποτα εκτός από το κομμάτι προς κατεργασία στη μηχανή.
(4) πριν από κάθε χρήση του εξοπλισμού, ένας αιφνιδιαστικός έλεγχος πρέπει να πραγματοποιηθεί και ένα αρχείο πρέπει να γίνει σύμφωνα με τις απαιτήσεις της κάρτας αιφνιδιαστικού ελέγχου.
2. Συγκολλώντας μπότα επανακυκλοφορίας
(1) γυρίστε το διακόπτη κύριας δύναμης (ΕΛΕΓΧΟΣ) τοποθετεί ΕΠΑΝΩ, και πιέζει την αλλαγή δύναμης UPS «σε UPSON» ανωτέρω είναι. Η μηχανή μπαίνει στο τρέχοντας κράτος και εισάγει το κύριο παράθυρο του συστήματος ελέγχου.
(2) ελέγξτε την κύρια οθόνη της εργασίας, και να θέσει εάν η θερμοκρασία και η ταχύτητα του PD3213B είναι σύμφωνες με την απαραίτητη θέση εργασίας του τυπωμένου πίνακα. Εάν δεν ταιριάζουν με, χτυπήστε «το αρχείο», εξελισσόμενες επιλογές θα σκάσουν επάνω, και θα επιλέξουν τη «ανοικτή» εντολή για να επιδείξουν το «ανοικτό» πλαίσιο διαλόγου. Χτυπήστε το φραγμό κυλίνδρων και επιλέξτε το σωζόμενο αρχείο παραμέτρου θέρμανσης. Χτυπήστε το «Cancel» κουμπί για να επιστρέψετε στο κύριο παράθυρο.
(3) ελέγξτε την κύρια οθόνη εργασίας πάλι που βλέπει εάν η καθορισμένες θερμοκρασία και η ταχύτητα είναι σύμφωνες με την απαραίτητη θέση εργασίας του τυπωμένου πίνακα.
(4) επιλέξτε την εντολή «επιτροπής» για να επιδείξετε το πλαίσιο διαλόγου «επιτροπής λειτουργίας». Διακόπτης «εγχειριδίων/συγχρονισμού»: αλλαγή «στο εγχειρίδιο». «ON/OFF» διακόπτης: διακόπτης «». «Θέρμανση on/heating από» το διακόπτη: η αλλαγή «στη θέρμανση», αυτή τη στιγμή ο «θαυμαστής» και «η μεταβίβαση» των διακοπτών ανοίγονται αυτόματα. Ο εξοπλισμός αρχίζει να λειτουργεί, και το κίτρινο φως του φάρου τρεις-χρώματος είναι ανοικτό. Παρατηρήστε τη λειτουργία του εξοπλισμού, θερμαίνοντας και θερμαίνοντας, έως ότου φθάνει η θερμοκρασία στην καθορισμένη αξία, το πράσινο φως του φάρου είναι ανοικτό.
